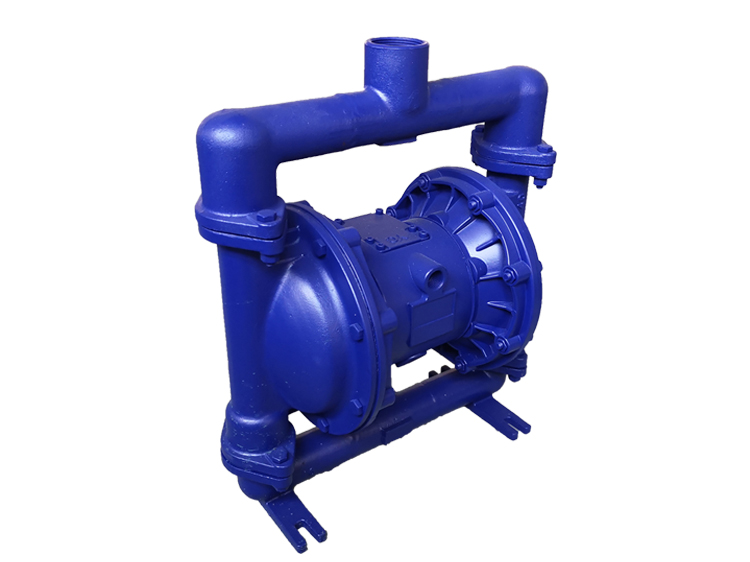

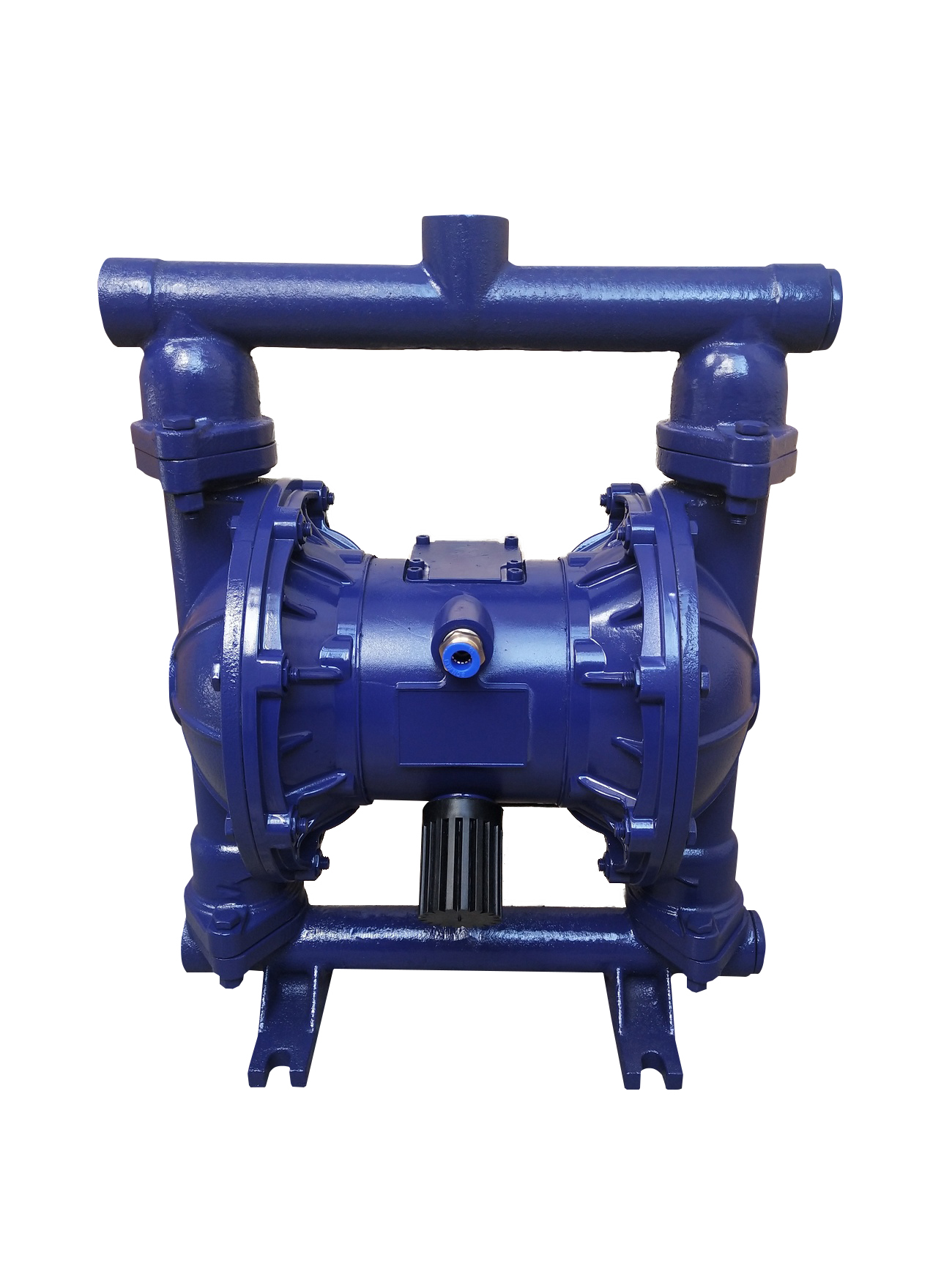

QBY型气动隔膜泵产品概述
技嘉泵阀厂生产的QBY/QBK型气动隔膜泵是一种新型介质输送生产用泵，它采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、有毒性的液体，均能予以抽光吸尽。
本厂目前已形成不同泵体材质系列化生产，共有八种规格直径：Φ10(3/8")、Φ15mm(1/2")、Φ25mm(1")、Φ40mm( 1 1/2")、Φ50mm(2")、Φ65mm( 2 1/2")、Φ80mm(3")、Φ100mm(4")。泵壳材质可分为工程塑料、铝合金、铸铁、不锈钢、氟塑料。隔膜泵的隔膜材质根据不同液体介质腐蚀特性分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、三元乙丙等。以满足不同用户的需要。
该泵自投产以来，已被国内众多石油、化工、电子、陶瓷、纺织、油漆、制药机械系统等单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，逐步替代齿轮泵的理想产品，均取得了满意的效果。

QBY型气动隔膜泵主要用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐,蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧,毒、易,燃、易挥发液体。
14、各种强,酸、强,碱、强腐,蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。

QBY型气动隔膜泵工作原理
在泵的两个对称工作腔中，各装有一块有弹性的隔膜，联杆将两块隔膜结成一体，压缩空气从泵的进气接头进入配气阀后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

性能简介
QBY气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;
2、流动宽敞，通过性能好，允许通过大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
4、该泵无旋转部件，无轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒性、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电，在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、使用方便、工作可靠、开停泵只需简单地打开和关闭压缩气体气源阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵便会自动地停机，具有自我保护性能，当负荷恢复正常以后，泵又能自动启动运行;
8、结构简单、易损件少，该泵结构简单安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体（粘度在1万厘泊以下）;
10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

QBY型气动隔膜泵性能参数

气动隔膜泵应用实例
1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。
2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。
5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。 8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。
9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。

	丁晴橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发烟硝酸	×	×	△	△
浓硝酸	×	×	△	△
浓硫酸	×	×	○	△
浓盐酸	×	△	△	△
浓磷酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀硫酸	△	△	△	△
稀盐酸	×	○	△	△
稀磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙酮	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙烯晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯乙烯	×	×	△	○
醋稀乙酯	×	×	×	○
醚	×	×	×	○

注：○----寿命较长、△----寿命一般、×----不可用、本表仅从耐腐蚀性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力和泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

故障排除

故障现象	可能存在的原因	处理方案
流体中突然有气泡	物料进口端连接处漏入空气	紧固修复
	气动隔膜泵的隔膜膜破裂	更换
	连杆（中心轴）螺栓松动	紧固或更换
	气阀内护块“O”型圈损坏	更换
排气口有物料排出	气动隔膜泵的膜片破裂	更换
排气口有物料排出	连杆（中心轴）螺栓松动	紧固或更换
泵在停顿时排出大量空气	检查空气阀，“O”型环，阀板，定位块，U型密封件，或定位销“O”型环	检修或更换
泵在停顿时排出大量空气	中心轴密封件磨损	更换
泵循环停止或停止无法保持压力	检查球体、球座或“O”型圈是否磨损	更换。
泵不工作，或循环一次即停止	检查空气阀阻塞或肮脏	拆卸和清洁空气阀，使用过滤空气
泵不工作，或循环一次即停止	球体、球座磨损	更换阀球和阀座
隔膜泵工作无规律	气动隔膜泵进口端管路阻塞	检查；清理
	球体粘附或泄漏。	清理或更换
	膜片破裂。	更换
	排出受限。	去除限制原因

使用注意事项
1、本泵振动极其轻微，一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3、在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
4、更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。
